アルミ型枠外壁の円錐ボルト穴をシールする施工技術
外壁のボルト穴をシールするために一般的に使用される方法は次のとおりです。
一つ目はセメントモルタルを使用する方法です。この方法では、まず貫通壁スリーブを取り外し、次にボルト穴に膨張発泡体を注入し、最後にモルタルでシールする必要があります。実装が難しく、モルタルで完全に充填できないという欠点があります。
2番目の方法は、コルクプラグを使用してボルト穴の外側を埋めることです。これにより充填密度の問題は解決されますが、コルクは老化する傾向があります。
3番目の方法は、プレキャストブロックを使用してシールする方法です。この方法はフィラーの老化の問題を解決しますが、穴を拡大する必要があるため、実用的ではありません。

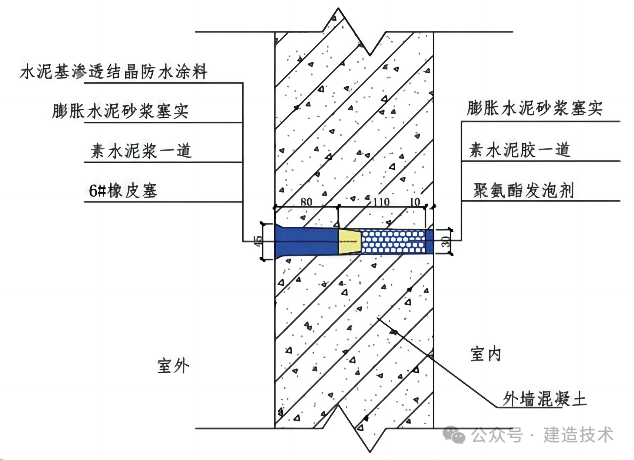

4番目の方法は、シーリングにテーパースリーブとセメントモルタルを使用する方法ですが、これには依然としてモルタルの充填が不完全であるという欠点があります。アルミニウム型枠の外壁にあるテーパー付きタイロッド穴をシールする建設技術では、アルミニウム型枠に適合するテーパー付き PVC スリーブを使用して、外側が広く、せん断壁の内側が狭い漏斗状の壁穴を形成します。--スリーブを取り外した後、適合するゴム栓を穴の外側から内側に挿入します。屋内側にはポリウレタンフォーム材料が充填されます。処理後、穴の内側と外側に発泡セメントモルタルを充填し、穴の外側にセメント{6}}系の浸透性結晶性防水塗膜を塗装して外壁の漏水防止の目的を達成します。
01 Project Formwork Usage Overview (1) The standard size of the wall and column formwork is 400mm × 2650mm, and the local configuration is based on the actual structural dimensions. The thickness of the aluminum sheet is >3.5mm。
(2) 外壁上部に、床間の型枠移動として幅 300mm の型枠層を追加します。
(3) タイロッドは壁型枠に水平方向の間隔が 800mm 以下、垂直方向の間隔が 900mm 以下で設置する必要があります。タイロッドは型枠を固定し、壁の厚さを制御するのに役立ちます。タイロッドは Q345# 鋼製の T18 台形ネジロッドです。
(4) 壁パネルの裏面にバックリブを900mm以下の間隔で設けます。材質は60mm×40mm×2.5mmの角鋼管で内壁に4本、外壁に5本のリブを設けています。
(1) 主型枠の設置中に、アルミニウム合金型枠の詳細設計のタイロッド穴の位置に従ってテーパースリーブが配置されます。テーパースリーブを取り付ける場合、大きい端が外側になり、小さい端が内側になります。
(2) スリーブの取り外し：外壁施工時、タイロッドスリーブにはテーパースリーブを使用します。外壁コンクリートを脱型した後、スリーブからタイロッドを取り外し、ハンマーと鉄筋を使用してスリーブを内側から外側に緩めます。最後にスリーブを外壁の外側から引き出し、次の階で使用できるように保管します。 (3) ボルト穴の清掃：スリーブを取り外してから約 1 か月後、ボルト穴を徹底的に清掃し、ゴミを取り除きます。ボルト穴にコンクリートやその他の破片がある場合は、適切な工具を使用して清掃してください。掃除後はブロアーで吹き飛ばして綺麗にします。
(4) ゴム栓の挿入: ボルト穴を清掃した後、#6 ゴム栓を外側から内側に挿入します。ゴム栓の小さい方の端を内側に向け、大きい方の端を外側に向けます。タンピングロッドでしっかりとタンピングします。ゴム栓の外側と外壁の内側との距離が115～120mmであれば、ゴム栓は正しく挿入されていると考えられます。
(5) ボルト穴の外側部分へのセメント スラリーの塗布: 外壁の外側のフレア端の周囲に 15% の建設用接着剤を混合したセメント スラリーの層を塗布し、表面を粗くします。
（６）水濡らし：セメントスラリーを塗布した翌日に、水をスプレーしてボルト穴を濡らします。施工の1時間前に水を噴霧し、ボルト穴周辺を湿らせておきます。施工中に再度少量の水をスプレーすると作業が容易になります。 (7) 外壁外側のシーリング：モルタルガンを使用して、モルタル表面がコンクリート表面と面一になるように、外壁のボルト穴の外側に膨張セメントモルタルを塗布します。スプレー硬化には小さなスプレーボトルを使用してください。硬化時間は 3 日以上必要です。
(8) 外壁への散水：外壁外側の膨張セメントモルタル硬化後、外壁への散水試験を１時間以上実施する。
(9) 散水試験後は外壁を点検し、漏水の有無を確認してください。密封されたボルト穴にセメント-ベースの浸透性結晶質防水塗料を塗布し、直径 10 cm の円を形成します。
(10) 発泡剤の塗布：散水終了後、ポリウレタン発泡剤を内側から外側へ全体を覆うように塗布してください。完全に泡立ちましたら、コテやナイフを使って余分な発泡剤を取り除き、発泡剤を内側に約1cm押し込みます。 (11) セメントスラリーの塗布: 15% の建設用接着剤を混合したセメントスラリーの層を、外壁のフレア開口部の内側の周囲に塗布して、表面を粗くします。
(12) 水で湿らせる：セメントスラリーを塗布した翌日に、スプレーボトルを使用してその領域を水で湿らせます。施工の1時間前に水を噴霧し、ボルト穴周辺を湿らせておきます。施工中に再度少量の水をスプレーすると作業が容易になります。
(13) 外壁内部のシール：外壁のボルト穴内部を発泡セメントモルタルでシールし、モルタル表面とコンクリート表面を面一にします。
